A Shixinda kínai cink-alumínium-magnézium-Z csatornájának felülete háromkomponensű, cinkből, alumíniumból és magnéziumból álló ötvözet védőréteggel van összeolvasztva. A tapadási teljesítmény javítása érdekében nyomokban szilíciummal van feljavítva. Gyárilag beépített, nem krómozott passziválási és ujjlenyomatálló bevonási eljárásokkal kombinálják. A teljes folyamat hat vegyértékű króm káros anyagoktól mentes, megfelel a globális környezetvédelmi export szabványoknak.

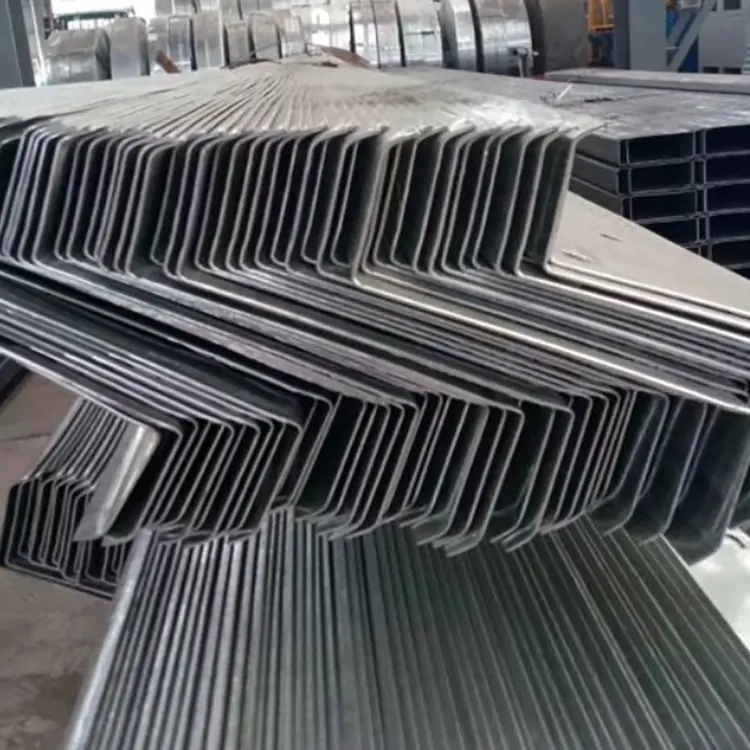

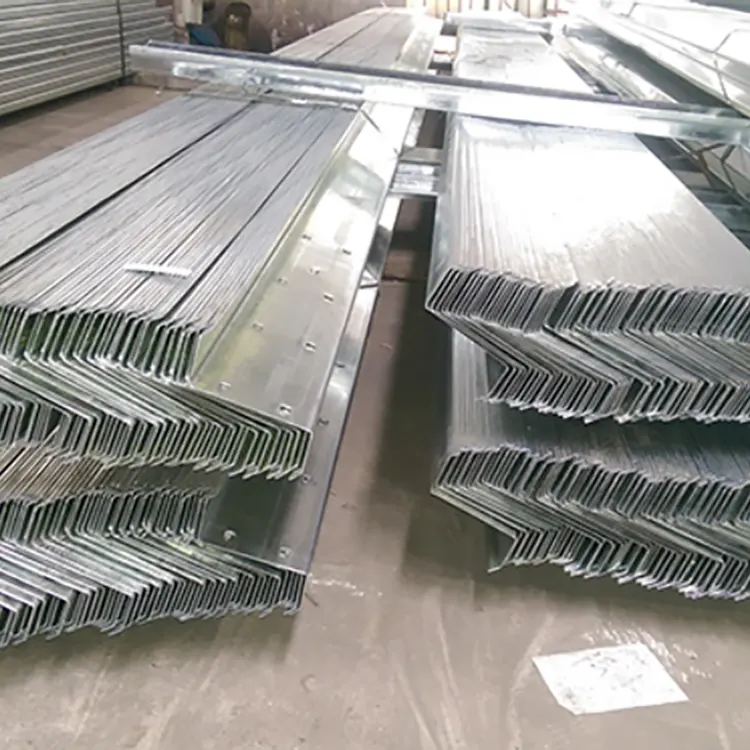

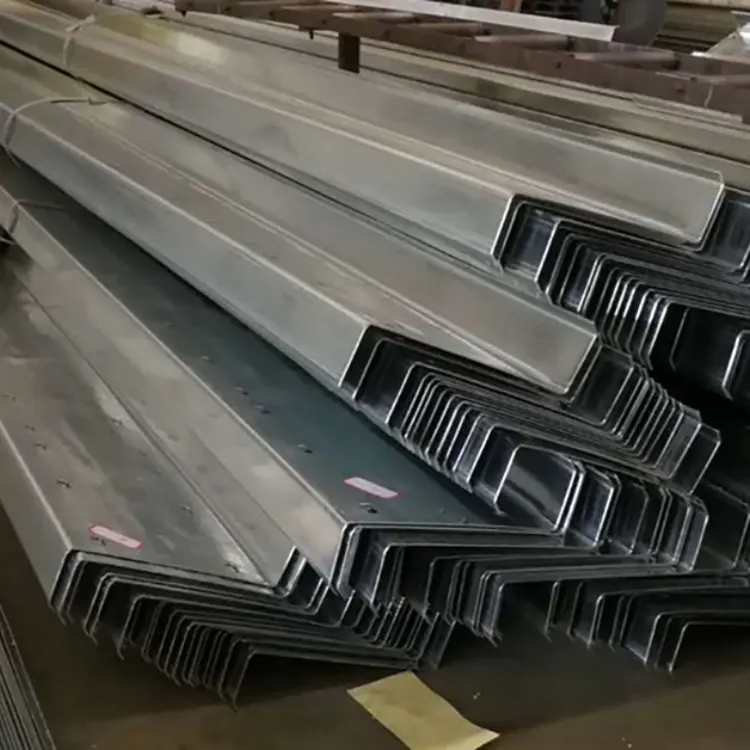

A termék kétirányú kötési Z-alakú keresztmetszeti szerkezettel rendelkezik. Folyamatos hosszanti összeköttetést és a tető erőviselését tudja elérni. A keresztmetszet élei, sarkai és hajtási helyzetei egységes és sűrű bevonatúak. Hideg hajlítás, lyukasztás, vágás és egyéb feldolgozás után a védőréteg sértetlen marad. Csúcsminőségű előregyártott acélszerkezetű burkolat fő anyaga, amely felváltja a hagyományos tűzihorganyzott profilokat.
Alapanyag: S250GD/S350GD/S550GD nagy szilárdságú szerkezeti acél;
Bevonat: Zn-Al-Mg háromkomponensű ötvözet, hagyományos arány: cink 85% - 90%, alumínium 3% - 6%, magnézium 1,5% - 3%, nyomokban hozzáadott szilícium a bevonat adhéziójának fokozása érdekében;
Alkalmazási szerkezet: Szabványos metszet magassága H × széles karima B × kis karima éle C × falvastagság t, Z alakú kétirányú átlapolt csatlakozás, folyamatosan toldható, különbözik a C alakú acéltól, egylapos csatlakozással;
Felületkezelés: A gyári szabvány krómmentes passziválást + ujjlenyomat-álló bevonatot tartalmaz, környezetbarát hat vegyértékű króm nélkül.
1. Háromkomponensű ötvözet öngyógyító korróziógátló, átfogó keresztmetszetvédelem
2. Könnyű kialakítás nagy szilárdságú alapanyagból, tudományosabb szerkezeti erőtartó
3. Krómmentes környezetvédelmi folyamat, amely kompatibilis a globális exportmegfelelőséggel
4. Erős feldolgozási alkalmazkodóképesség, tartós bevonat hámlás nélkül
1. Tárolási környezeti követelmények: A készterméket száraz és szellőző tárolóhelyiségben kell elhelyezni. Kerülje a hosszú távú felhalmozódást és a zárt körülményeket, hogy megakadályozza a nedvesség lecsapódását és a passzivációs víznyomok felületi képződését, biztosítva a megjelenés és a korrózió elleni épséget.
2. Építési és beépítési normák: A cink-alumínium-magnézium-Z csatorna beépítésekor azonos anyagú cink-alumínium-magnézium kiegészítők használata javasolt, hogy elkerüljük a különböző fémek érintkezése által okozott elektrokémiai korróziót. Szigorúan tiltsa az erőszakos kopogtatást, a profil védőbevonatának kopását.
3. Speciális munkakörülmények adaptációja: Súlyos korróziós forgatókönyvek esetén, mint például erős sav és erős lúg, előzetes bejelentés szükséges. Testreszabott vastag ötvözet bevonat változatok is rendelkezésre állnak, hogy alkalmazkodjanak a hosszú távú használathoz extrém korrozív környezetben.
4. Karbantartási utasítások a későbbi szakaszokhoz: A cink-alumínium-magnézium profilok nem igényelnek éves korróziógátló festést. A napi karbantartás csak a felületi por tisztítását igényli. Nincsenek megterhelő üzemeltetési és karbantartási költségek, és kiküszöböli a hagyományos profilok ismételt felújításának és javításának problémáját.
| Paraméter kategória | Műszaki cikk | Részletes paraméterek és szabványos értékek | Alapvető magyarázatok és alkalmazási forgatókönyvek |
| Szakasz méretspecifikáció | Jelölési formátum | Z H × B × C × t (magasság × karima szélesség × él hullámhossz × falvastagság) | Univerzális ipari jelölési szabvány; a kétoldalas átlapolású Z-alak folyamatos toldást tesz lehetővé |
| Szakasz magasság H | 60/80/100/120/140/160/180/200/220/250/300 mm | Szabványos méretek teljes választéka raktáron, egyedi, nem szabványos magasságok is elérhetők | |
| Karima szélessége B | 40/50/60/70/80/90/100 mm | Szabványos szélesség a megfelelő magassághoz igazítva a kiegyensúlyozott szerkezeti igénybevétel érdekében | |
| Élgöndörítés hossza C | 10/15/20/25/30 mm | Javítja a szakasz torziós merevségét és elkerüli a deformációt a szerelés során | |
| Falvastagság t | 1,2/1,5/1,8/2,0/2,3/2,5/2,75/3,0 mm | 1,5-2,5 mm szoláris konzolokhoz; 2,5-3,0 mm nagy terhelésű gyárépületekhez | |

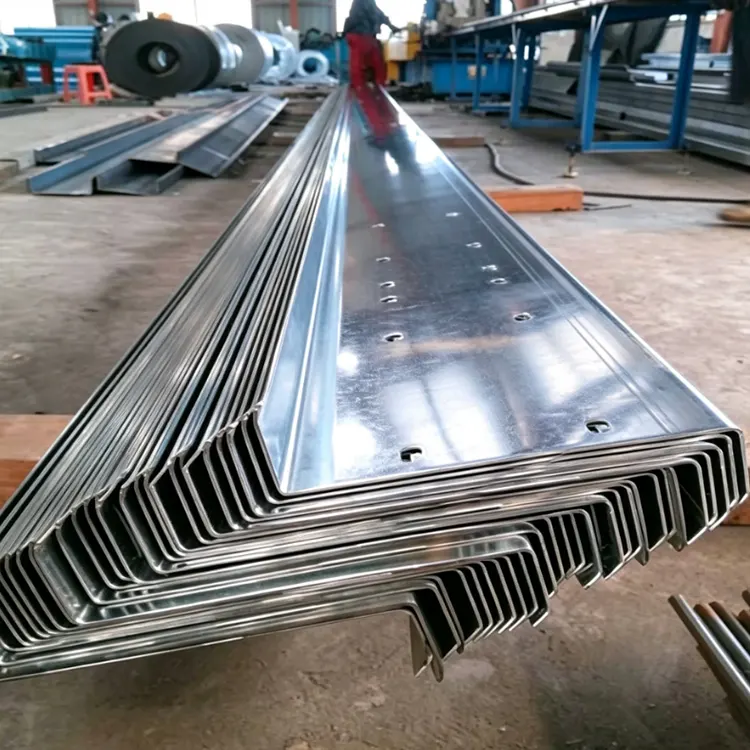

| Szabványos hossz | Szabványos hossz: 6m, egyedi hosszok 3m-től 12m-ig kaphatók | Előre lyukasztott rögzítőfuratok opcionálisak a helyszíni építés egyszerűsítésére | |
| Bevonat műszaki leírása | A bevonat fő összetétele | Zn≈87%, Al≈5%, Mg≈2,5%, nyomnyi szilícium hozzáadásával | Háromfázisú, forró Zn-Al-Mg ötvözet bevonat környezetbarát krómmentes passziválással |
| Bevonat minősége és tömege | ZM70: 70g/m² összesen mindkét oldalonZM120: 120g/m² összesen mindkét oldalonZM150: 150g/m² összesen mindkét oldalonZM275: 275g/m² összesen mindkét oldalon | Széles körben elfogadott ipari minőségek; A ZM150 megegyezik a GI275 tűzihorganyzott bevonattal korróziógátló teljesítményben | |
| Kulcs bevonat teljesítmény | Sópermetezési ellenállás 5-10-szer jobb, mint a hagyományos tűzihorganyzott acél; bemetszés önjavító funkciója | Automatikusan passzív filmet képez a vágott vagy fúrt felületeken, hogy megakadályozza a rozsdásodást a szakaszokon | |
| Felületi kidolgozás | Fényes természetes Zn-Al-Mg felület foltosodás nélkül; ujjlenyomat-gátló krómmentes passzivációs fólia | Hat vegyértékű krómmentes, megfelel az EU export szabványoknak, folt- és ujjlenyomatálló | |
| Aljzat mechanikai specifikációja | Acél minőség | S250GD+ZM, S350GD+ZM, S550GD+ZM | Nemzeti szabványos szerkezeti acél aljzatok Zn-Al-Mg bevonattal, teljes, nagy szilárdságú minőségek opcionálisak |
| Hozamerő | S250GD: ≥250MPaS350GD: ≥350MPaS550GD: ≥550MPa | A nagy szilárdságú aljzat nagy teherbírást ér el vékony falú, kis lehajlású hosszú fesztávú szerkezeteknél | |
| Szakítószilárdság | S250GD: 330-450MPaS350GD: 420-520MPaS550GD: 600-700MPa | Minden terhelési szinten megfelel a szerkezeti acél mechanikai követelményeinek | |
| Megnyúlás mértéke | S250GD: ≥22%S350GD: ≥18%S550GD: ≥12% | Kiváló hidegalakítási teljesítményt garantál; 180°-os hajlítás után nincs hámlás vagy púderezés | |
| Feldolgozási és megfelelőségi szabványok | Alkalmazandó szabványok | GB/T 33243 (Kína), EN 10346 (EU), JIS G3323 (Japán), ASTM A1046M (USA) | Megfelel a főbb hazai és nemzetközi szabványoknak, minden exportprojektre alkalmazható |
| Feldolgozási technológia | Hideghengerlés, lyukasztás, plazmavágás, csavarkötés elérhető | Gyárilag előre gyártott, a helyszínen nincs szükség másodlagos korróziógátló kezelésre | |
| Csomagolási szabvány | Belső vízálló papír + acélszalag kötegelés, export minőségű nedvesség- és rozsdaálló csomagolás | Hatékonyan elkerüli a bevonat rozsdáját a hosszú távú belföldi és óceáni szállítás során |

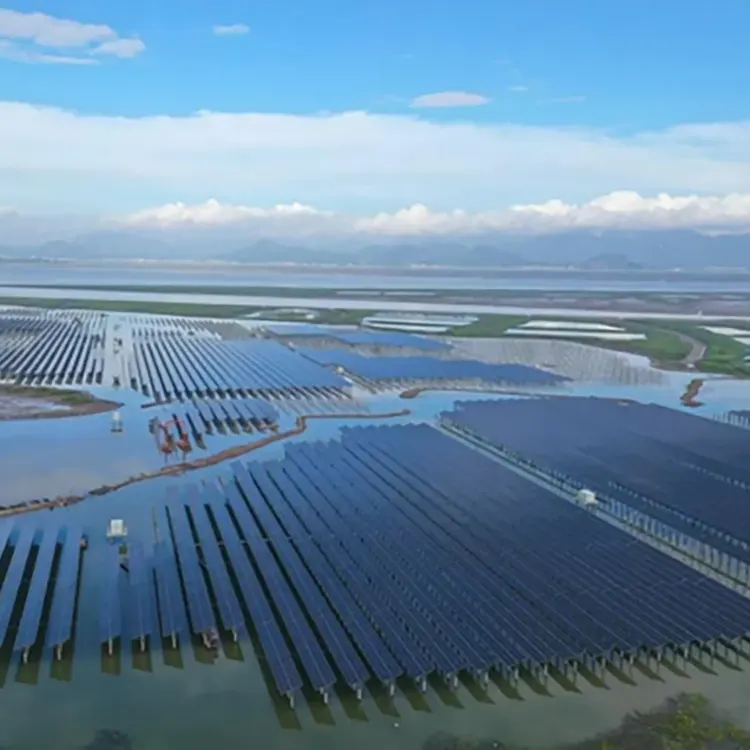

258 MW-os part menti hal-energia szinergiaprojekt Haixingben, Hebei tartományban
Környezet: Tengerparti sársíkságok, magas sótartalmú köd, magas páratartalom és állandó erózió a tengervíz nedvessége miatt.
Anyaga: Z140×50×20×2,0 Cink-Alumínium-Magnézium Z típusú acél, ZM150 bevonat, S350GD alapanyag.
Magfájdalompontok: A hagyományos tűzihorganyzott támaszok 3-5 éven belül korrodálódnak a vágott éleken, és a karbantartási költség rendkívül magas.
A kiválasztás előnyei: Cink-Alumínium-Magnézium vágott élek önjavító, sópára-állóság 6-szor nagyobb, mint a hagyományos horganyzás; A Z-típusú acélkötések folyamatosan erőhatásnak vannak kitéve, a nagy fesztávú távolságok csökkentik a főgerendákat, és a teljes acélfelhasználás 18%-kal csökken; A 25 éves erőműciklus nem igényel másodlagos rozsda eltávolítást és festést
Vásárlói visszajelzések: Korábban hagyományos tűzihorganyzott támasztékokat használtunk. 3 év gyártás után a támasztékok vágott élei erősen berozsdásodtak, minden évben rozsdamentesítésre és festésre kellett pénzt költenünk. Shixinda Cink-Alumínium-Magnézium Z típusú acélra cserélve nem volt szükség további korróziógátló kezelésre a helyszíni vágás és fúrás során. 5 év gyártás után nem voltak rozsdafoltok a keresztmetszeten, és a tartósság sóködös környezetben is lényegesen magasabb volt. Az erőmű üzemeltetési és karbantartási költségei közvetlenül több mint felére csökkentek.
A1: Cink-alumínium-magnézium háromkomponensű ötvözet öngyógyító bevonatot használ, amely krómmentes és környezetbarát, megkétszerezi a korróziógátló élettartamát. A vágott élek automatikusan megakadályozzák a rozsdásodást, és teljesítménye messze meghaladja a hagyományos horganyzott termékekét.
A2: Speciális környezetekhez, például tenyésztéshez és hideglánchoz alkalmas, és ellenáll az ammónia korróziójának. Nem termel rozsdatörmeléket, amely szennyezi a helyszínt és az árukat.
A3: A teljes sorozat krómmentes passziválási eljárással rendelkezik, amely megfelel a nemzetközi környezetvédelmi szabványoknak, és zökkenőmentesen átmegy a vám- és műszaki átvételen.
A4: A bevonat rendkívül erős tapadású. A hajlítás, lyukasztás és vágás nem húzza le a bevonatot. A korróziógátló teljesítmény a feldolgozás után változatlan marad.
A5: A nagy szilárdságú alapanyag helyettesítheti a vastag anyagokat vékonyabbakkal, hatékonyan csökkentve a tetőterhelést, és jelentős összkönnyűségi hatást érhet el.
A6: Támogatja a teljes méretű, rögzített hosszúságú, precíz lyukasztást és a végfeldolgozást, teljes mértékben megfelelve az építési rajzok követelményeinek.
A7: Nincs szükség rendszeres festésre és felújításra. Beépítése után hosszú távon karbantartásmentes, jelentősen csökkentve a mérnöki üzemeltetési és karbantartási költségeket.
