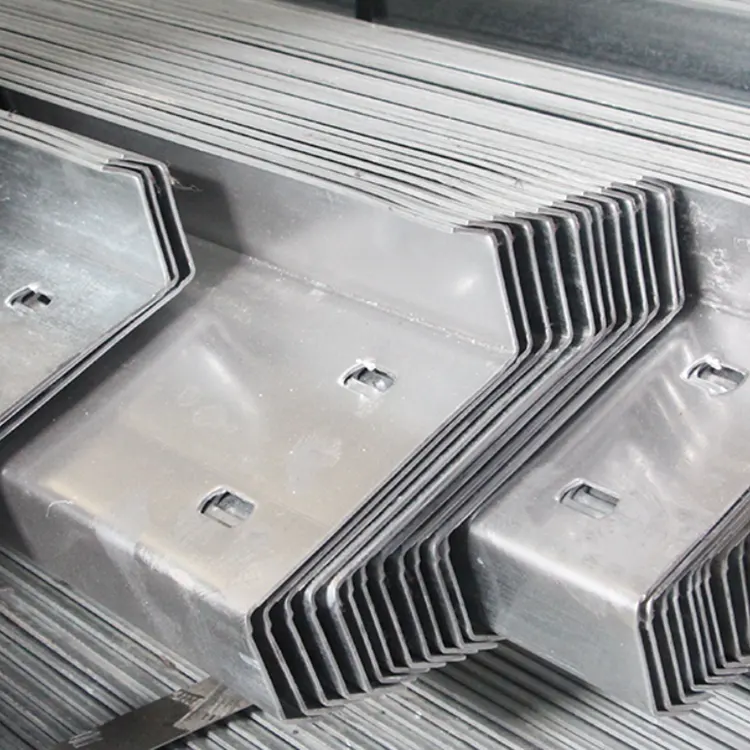

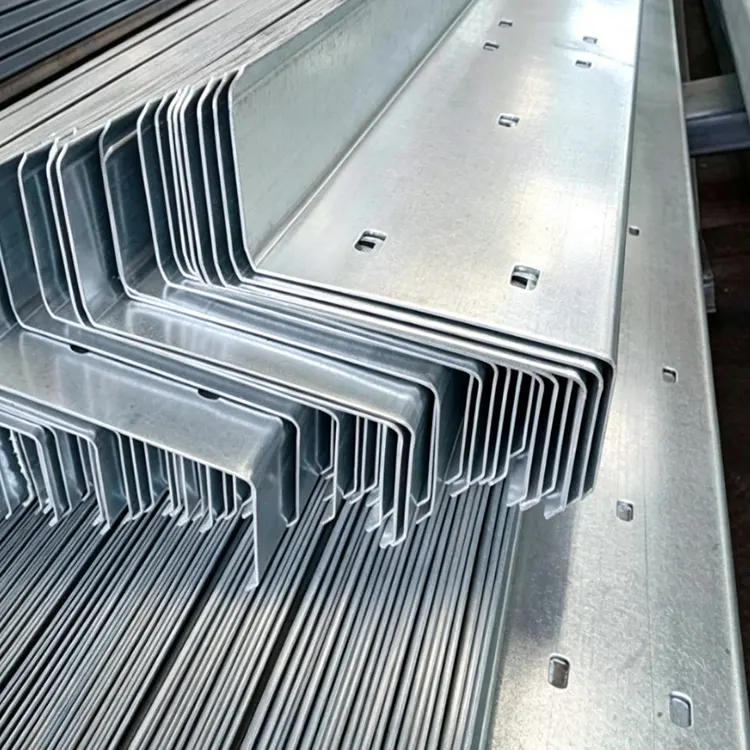

A hagyományos C-alakú acélhoz képest a Shixinda tűzi horganyzott Z csatorna karimája ferde csatlakozó éllel van felszerelve. Zökkenőmentesen átlapolható magas és kis fesztávú tetőkön, folyamatos teherhordó egészet alkotva a teljes tetőrácsra, hatékonyan elosztva a különféle tetőterheléseket.
A teljes gyártási folyamat gépesített és szabványosított, szigorú mérettűréssel, összhangban az európai és a hazai szabványokkal. A horganyzóréteg vastagsága egyenletes, hiányos bevonat vagy hámlás probléma nélkül. Nem hajlamos a rozsdásodásra vagy az elöregedésre, ha hosszú távú kültéri és szabadtéri körülmények között használják. Széles körben használják könnyű acélgyári épületekben, fotovoltaikus energiatárolókban és nagyméretű raktárépületek burkolati rendszereiben, és a nagy lejtős tetőprojektek előnyben részesített teherhordó anyaga.
|
Paraméter kategória |
Specifikáció Részletek / Érték |
Megjegyzések és szabványok |
|
Szakasz modellsorozat |
100Z, 120Z, 140Z, 160Z, 180Z, 200Z, 220Z, 250Z, 300Z |
Standard mainstream modellek, nem szabványos méretek igény szerint testreszabható |
|
Szakaszjelölési szabály |
Z160×60×20×2,5 Magyarázat: 160 = H teljes szelvénymagasság; 60 = karima szélessége; 20 = szélgöndörítés szélessége; 2,5 = Alapacél vastagság |
Egységes jelölési specifikáció a műszaki rajz referencia számára |
|
Alapanyag |
Szabvány: Q235B szén szerkezeti acél Nagy terhelésű és hideg területekhez: Q355B gyengén ötvözött nagy szilárdságú acél |
Megfelel a GB/T 700, GB/T 1591 előírásainak |
|
Szabályos vastagsági tartomány |
1,5 mm, 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm, 3,0 mm 3,5–4,0 mm vastagságú lemez nagy terhelésű tetőhöz |
Vastagsági tűrés megfelel a nemzeti szabványnak |
|
Tűzi horganyzási paraméter |
Tűzihorganyzott bevonat szabványos cinkbevonat súlya ≥275g/㎡parti korrózióvédelemmel javított változat ≥300g/㎡Cink rétegvastagság: 60-120μm |
Elektromos horganyzás kizárva; A cinkbevonat önjavító korróziógátló tulajdonságokkal rendelkezik |
|
Fix hossztartomány |
3-12 méter; extra hosszú méretek szegmentált átlapolt csuklón keresztül elérhetők |
Egyedi vágási hosszúságok a helyszíni anyagpazarlás minimalizálása érdekében |
|
Szabványos előregyártás |
Integrált lyukasztás a szelemenlyukakhoz, a kötőrúd-furatokhoz és a végfedő furatokhoz |
A lyukasztás helyzete és furatátmérője testreszabható rajzként |
|
Támogató tartozékok |
Hozzáillő tűzihorganyzott kötőrudak, hüvelyek, térdmerevítők, önfúró csavarok |
Ugyanaz a rozsdagátló bevonat a tökéletes kompatibilitás érdekében |
|
Alkalmazandó nemzeti szabványok |
GB/T 6728 Hidegen alakított acélprofilok GB/T 13912 Fémbevonatok – Tűzihorganyzott bevonatok vas- és acéltermékeken |
Teljesen megfelel a nemzeti szabványoknak, nyomon követhető minőségellenőrzési dokumentumok |
Tűzihorganyzott Z-csatornánk különféle lejtős fotovoltaikus tetőpanelekkel kompatibilis. A halmozott szerkezet növeli az általános hajlítási ellenállást, és stabilan viseli a fotovoltaikus panelek, a hó és az erős szél terheit.
A tető másodlagos teherhordó vázaként rögzíti a színes acél tetőpaneleket, és egyenletesen továbbítja a szél- és hóterhelést a fő acélszerkezeti gerendákra.
Építse meg a raktár falának vízszintes másodlagos gerendáit, rögzítse a falszínező lemezeket, és ellenálljon az erős oldalirányú szélhatásoknak, hogy biztosítsa a falszerkezet stabilitását.
A Z-alakú ferde szárnyak rövid és hosszú fesztávon is összekapcsolhatók, így megoldható a gyári magas és alacsony tetők csatlakozási pontjain fellépő gyenge erő, illetve az alakváltozási hajlam problémája.
A tűzihorganyzott réteg ellenáll az ammóniagáz és a nedves környezeti korróziónak, helyettesíti a szokásos fekete anyagokat, és jelentősen csökkenti a későbbi karbantartás és felújítás költségeit.
Előre gyártott szabványos alkatrészek, csak csavarral szerelhető össze a helyszínen, gyors építési sebesség, és szétszerelés után újrafelhasználható másodlagos használatra.
A professzionális vastagságmérő szúrópróbaszerű ellenőrzéseket végez a tűzihorganyzott Z-csatornán, ahol a cinkréteg vastagsága megfelel a kültéri hosszú távú korrózióvédelmi szabványoknak.
Szimulálja a teljes terhelési nyomást a tetőn, ellenőrizve a folyamatos csatlakozószerkezet hajlítási határát.
Folyamatos semleges sópermet teszt, amely a zord kültéri használati környezetet szimulálja magas sótartalmú tengerparti területeken.
Magasság, szárnyszélesség, falvastagság és csatlakozási dőlésszög automatikus mérése, a feldolgozási hibák ellenőrzése.
Az acélszalag alapanyagok minden egyes tételének spektrális elemzése a Q235B/Q355B anyagoknak való megfelelés biztosítása érdekében.
Szimulálja a helyszíni halmozási feltételeket, tesztelje a szakadás- és csúszásgátló teljesítményt a csatlakozási helyen.
Az északi hideg régiókhoz igazítva, alacsony hőmérsékletű környezetben nem hajlamos a repedésre és deformációra.
Az 1:10-nél nagyobb dőlésszögű tetőknél előnyben részesítjük a Z alakú acélt, mivel összeköthető és folyamatosan viseli a terhelést, ami jobb síkságot eredményez.
Több mint 15 évig stabilan használható normál kültéri környezetben. A part menti területeken a horganyzott réteg vastagítható az élettartam meghosszabbítása érdekében.
Raktáron elérhető normál 6/9/12 méter. A speciális hosszúságok, falvastagságok és magasságok igény szerint testreszabhatók.
Anyagjelentések, horganyzási vizsgálati tanúsítványok és teljes kiviteli okmánykészlet áll rendelkezésre a tengerentúli vámkezelés támogatására.
A horganyzott réteg vastagítható a sópermettel szembeni ellenállás fokozása érdekében, így alkalmas part menti vegyi üzemek és dokkok számára.
A gyár vágó- és lyukasztó berendezéssel van felszerelve, a kiviteli rajzok szerint előmunkálható.
A készletspecifikációkhoz nincs minimális rendelési küszöb. A nagy mennyiséghez szabott profilok gyári kedvezményeket élvezhetnek.
