Négyzet és téglalap alakú csőszéles körben használatos, amikor a mérnököknek, gyártóknak, vállalkozóknak és ipari vásárlóknak a szerkezeti hatékonyság, a tiszta geometria, a gyártás kényelme és a megbízható méretteljesítmény kombinációjára van szükségük. Zárt profilú kialakítása hasznos ellenállást biztosít a nyomással és csavarással szemben, míg lapos felületei leegyszerűsítik a hegesztést, csavarozást, burkolatot és az alkatrészek rögzítését. Az ASTM A500/A500M például lefedi a hidegen alakított hegesztett és varrat nélküli szénacél szerkezeti csöveket kerek, négyzet, téglalap és speciális formákban általános szerkezeti alkalmazásokhoz. A megfelelő cső azonban több, mint névleges mérettől függ. A falvastagság, az acélminőség, a terhelési feltételek, a csatlakozás kialakítása, a korróziónak való kitettség, a gyártási folyamat, a tűréshatárok, a felületkezelés és az ellenőrzési követelmények mind befolyásolják a végeredményt. Ez az útmutató gyakorlatiasan magyarázza el ezeket a tényezőket, így a vásárlók nagyobb biztonsággal választhatnak négyzet és téglalap alakú csövet.

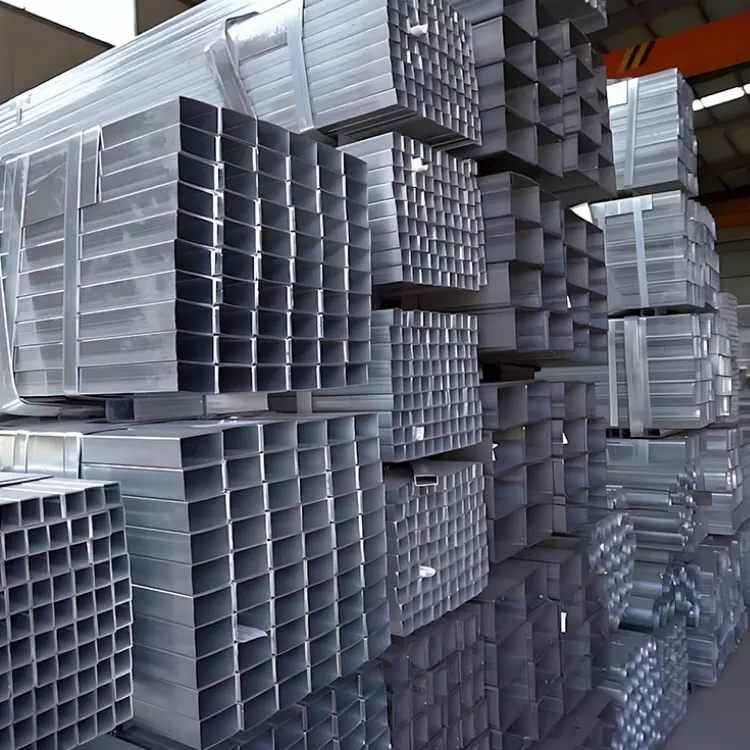

A négyzet és a téglalap alakú cső zárt profilokká formált üreges acélszelvények. A négyzet alakú csőnek négy egyenlő oldala van, míg a téglalap alakú csőnek két hosszabb és két rövidebb oldala van. Mindkét konfiguráció sík külső felületet és zárt keresztmetszetet biztosít, így hasznosak szerkezeti elemekhez, keretekhez, tartókhoz, gépekhez, szállítóeszközökhöz, építészeti szerkezetekhez és gyártott szerelvényekhez.
A szerkezeti terminológiában ezeket a termékeket gyakran üreges szerkezeti szakaszoknak vagy HSS-nek nevezik. Az Steel Tube Institute a HSS-t kerek, négyzet és téglalap alakú szerkezeti acélcsövekként írja le, és felhívja a figyelmet ezek épületekben és más gyártott termékekben való felhasználására. Az ASTM A500/A500M hidegen alakított hegesztett és varrat nélküli szénacél szerkezeti csöveket takar ilyen formákban, hegesztett, szegecselt vagy csavarozott konstrukciós és általános szerkezeti célokra.
Az üreges kialakítás azért fontos, mert a nyitott belső tér köré helyezi az anyagot, nem pedig egy teljesen szilárd részt. Ez hasznos egyensúlyt biztosíthat a szerkezeti teljesítmény és az anyaghasználat között. A vásárlók számára a gyakorlati előny az, hogy egy megfelelően meghatározott cső képes biztosítani a kívánt teljesítményt anélkül, hogy automatikusan szilárd rudat vagy sokkal nehezebb szerkezeti profilt igényelne.
A cső geometriája közvetlenül befolyásolja, hogyan viselkedik terhelés alatt. A négyzet és téglalap alakú szakaszok zárt profilok, így falaik összefüggő kerületet alkotnak. Ez a geometria különösen akkor lehet hasznos, ha egy alkatrész nyomó-, hajlító- vagy torziós erőt tapasztal.
A nyomóelemek esetében a keresztmetszet geometriája és a falvastagság kritikus jelentőségű. Előfordulhat, hogy a vizuálisan jelentősnek tűnő cső nem rendelkezik megfelelő kapacitással, ha a fal túl vékony a szükséges terhelési feltételekhez. Ezzel szemben a szükségtelenül vastag falak növelhetik az anyagfelhasználást, a gyártási súlyt és a projekt költségeit.
A zárt szakaszok torziós alkalmazásoknál is előnyt jelenthetnek. A Steel Tube Institute megjegyzi, hogy a zárt HSS-szelvények előnyösek a torziós terhelések ellen. Ugyanez a forrás kiemeli a HSS nagy szilárdsági-súly jellemzőit, valamint a téglalap és négyzet alakú HSS viszonylag kis felületét néhány hasonló kapacitású nyitott szakaszhoz képest.
A cső mérete önmagában nem határozza meg a szerkezeti alkalmasságot. A mérnököknek együtt kell értékelniük a terhelést, a nem alátámasztott hosszúságot, a csatlakozás részleteit, a fal karcsúságát, az anyagtulajdonságokat, a gyártási módot és az alkalmazandó tervezési követelményeket.
A két profilnak sok közös jellemzője van, de geometriájuk miatt különböző helyzetekben használhatók. A négyzet alakú cső mindkét fő irányban egyenlő méretű, ami kényelmessé teszi, ha egy szerkezetnek viszonylag kiegyensúlyozott geometriára van szüksége. A téglalap alakú cső különböző metszetméreteket biztosít, lehetővé téve a tervezők számára, hogy a mélyebb méretet az elsődleges hajlítási követelménynek megfelelően tájékoztassák.
| Tényező | Négyzet alakú cső | Téglalap alakú cső |
|---|---|---|
| Geometria | Négy egyenlő oldal | Két hosszú oldal és két rövid oldal |
| Tipikus előny | Kiegyensúlyozott geometria és kényelmes keretezés | Hatékony tájolás az irányított terhelésekhez |
| Gyártás | A lapos felületek számos csatlakozást leegyszerűsítenek | A lapos felületek rugalmas tájolást és rögzítést tesznek lehetővé |
| Gyakori felhasználások | Keretek, oszlopok, támasztékok, felszerelési szerkezetek | Gerendák, keretek, alvázak, állványok, szerkezeti támasztékok |
A kettő közötti választásnak ezért a tényleges geometrián és a terhelési útvonalon kell alapulnia, ahelyett, hogy egyszerűen egy alakzatot kezelnénk általánosan jobbnak. Sok projektben mindkét profil együtt használható.
Sok vásárlási probléma inkább a hiányos specifikációkból ered, nem pedig magából a csőből. Egy olyan kérés, mint például a „négyzet alakú acélcső”, elégtelen lehet a gyártó számára, mert nem határozza meg a szükséges méreteket, falvastagságot, minőséget, szabványt, felületi állapotot, hosszt, tűréshatárt vagy mennyiséget.
A gyakorlati vásárlási ellenőrző listának a következőket kell tartalmaznia:
A nemzetközi beszerzéseknél különösen fontos a méretek, mértékegységek, szabványok és tűrések konzisztenciája. A metrikus és angolszász követelmények keverése az irányadó specifikáció egyértelmű azonosítása nélkül elkerülhető félreértéseket eredményezhet.
A zárt metszetű geometria és a lapos felületek kombinációja lehetővé teszi a négyzet- és téglalap alakú csöveket számos ipari és építőipari környezetben alkalmazhatóvá.
Oszlopok, keretek, tetőszerkezetek, tartók, válaszfalak és építészeti acélszerkezetek.
Gépvázak, berendezésalapok, emelvények, védőburkolatok, állványok és tartószerkezetek.
Alváz alkatrészek, pótkocsik, mezőgazdasági berendezések és gyártott szerkezeti egységek.
Látható keretek, bejáratok, előtetők, korlátok, válaszfalak és látható acélelemek.
Az építészetileg exponált alkalmazások profitálhatnak a HSS-hez általában kapcsolódó sima felületek és lekerekített sarkok előnyeiből. Ezek a jellemzők leegyszerűsíthetik a szerkezeti elemek vizuális integrálását a kortárs tervekbe.
A lapos külső felületek az egyik praktikus ok, amiért a négyzetes és téglalap alakú csövek népszerűek a gyártók körében. Az alkatrészek sík felületekre helyezhetők, a hegesztés, fúrás, csavarozás, vágás és a konzolok felszerelése gyakran egyszerű referenciapontokkal tervezhető meg.
A geometria a tiszta vázszerkezetet is támogatja. Például két négyzet alakú cső egymáshoz vagy derékszögbe igazítható anélkül, hogy egy kerek cső folytonosan ívelt felületéhez kellene illeszkednie. A téglalap alakú cső ezenkívül tájolható úgy, hogy a mélyebb oldala megfeleljen a kívánt szerkezeti iránynak.
A gyártást azonban nem szabad pusztán méretkérdésként kezelni. A vágási pontosság, a saroksugár, a falvastagság, a hegesztési varrat minősége, a hőbevitel, a hézag előkészítése, a deformáció ellenőrzése és a gyártás utáni ellenőrzés egyaránt befolyásolhatja a végső összeszerelést.
A tömeggyártás előtt erősítse meg a tényleges csőméreteket, sarokgeometriát, tűréseket, hegesztési eljárást és csatlakozási tervet reprezentatív minták segítségével, ha az összeállítás szigorú méretkövetelményekkel rendelkezik.
A szabadban vagy agresszív környezetben használt acélcső korrózió elleni védelmet igényelhet. A megfelelő kezelés az expozíciós körülményektől, az élettartam elvárásától, a megjelenési követelményektől, a gyártási sorrendtől és a karbantartási stratégiától függ.
A felület előkészítése ugyanolyan fontos, mint maga a bevonat. A szennyeződés, olaj, malomkő, nedvesség, hegesztési fröccsenés és gyártási sérülés befolyásolhatja a bevonat tapadását és hosszú távú teljesítményét. Ezért a vásárlóknak meg kell adniuk a kívánt felületet és adott esetben a szükséges előkészítési szabványt.
Az állandó minőség a megfelelő nyersanyaggal kezdődik, és az alakításon, hegesztésen, méretezésen, kikészítésen, ellenőrzésen és csomagoláson keresztül folytatódik. A látványosan vonzó cső nem feltétlenül elegendő egy igényes mérnöki alkalmazáshoz.
| Minőségi Terület | Mit kell ellenőrizni |
|---|---|
| Kémiai összetétel | Megfelelés a megadott anyagminőségnek és a vonatkozó szabványnak |
| Mechanikai tulajdonságok | Folyószilárdság, szakítószilárdság, nyúlás és egyéb meghatározott követelmények |
| Méretek | Külső méretek, falvastagság, hosszúság, egyenesség és tűrések |
| Hegesztési minőség | A hegesztés épsége és a vonatkozó gyártási specifikációnak való megfelelés |
| Felület | Kivitel, bevonat állapota, korrózióvédelem és látható hibák |
| Dokumentáció | Malom tanúsítványok, vizsgálati jelentések, nyomon követhetőség és szállítási nyilvántartások, ahol szükséges |
Az ASTM A500/A500M például a kémiai összetételre, a gyártásra, a tesztelésre, az ellenőrzésre és a befejezésre vonatkozó követelményeket tartalmazza. Az alkalmazandó szabványt mindig meg kell erősíteni az adott projekthez képest, mert nem minden acélcső-szabvány minden üzemi körülményre vonatkozik.
Az erős vásárlási specifikáció csökkenti a kommunikációs hézagokat a vevő, a gyártó, a minőségügyi csapat, a logisztikai szolgáltató és a végfelhasználó között. A terméknév egyszerű megadása helyett adjon meg egy teljes műszaki leírást.
Példa specifikációs szerkezetre:
Termék: Négyzet és téglalap alakú acélcső
Forma: négyzet/téglalap alakú
Méretek: Megadott külső szélesség × magasság
Falvastagság: Megadott vastagság
Anyag: Szükséges acélminőség
Szabvány: Alkalmazható ASTM / EN / JIS / GB specifikáció
Hossz: Fix vagy szabványos hosszúság
Felület: fekete / horganyzott / bevonatos
Ellenőrzés: Szükséges vizsgálati tanúsítványok és ellenőrzési dokumentumok
Csomagolás: Csomagolva és nemzetközi szállításhoz védett
Ez a részletezési szint különösen értékes az OEM-projektek és az ismételt rendelések esetében. Miután a specifikációt megerősítették és dokumentálták, a jövőbeni vásárlás alapja lehet ugyanaz a műszaki referencia, nem pedig informális termékleírások.
A négyzet alakú csőnek négy egyenlő oldala van, míg a téglalap alakú csőnek két különböző oldalmérete van. A téglalap alakú geometria nagyobb rugalmasságot biztosít, ha egy szerkezeti elemnek nagyobb mélységre van szüksége az egyik irányban.
Igen. A szerkezeti csőszabványok, mint például az ASTM A500/A500M, kifejezetten a négyzet- és téglalap alakú szénacél csövekre vonatkoznak általános szerkezeti célokra és építőipari alkalmazásokra. A tényleges alkalmasság a minőségtől, a méretektől, a terheléstől, a csatlakozásoktól és az alkalmazandó tervezési követelményektől függ.
Nem feltétlenül. A falvastagság növelése megváltoztatja a súlyt, a metszet tulajdonságait, a gyártási követelményeket és a költségeket. A megfelelő vastagságot az alkalmazás szerkezeti és gyártási követelményei alapján kell meghatározni.
Sok szerkezeti csövet hegesztett termékként gyártanak, és megfelelő hegesztési eljárásokkal beépíthetők a gyártott szerelvényekbe. A hegesztési követelményeket az anyag, a vastagság, a hézag kialakítása, az üzemi feltételek és a vonatkozó szabványok szerint kell meghatározni.
Adja meg a cső alakját, a külső méreteket, a falvastagságot, az anyagminőséget, az alkalmazandó szabványt, a hosszt, a felületkezelést, a mennyiséget, az ellenőrzési követelményeket, a csomagolási követelményeket és a rendeltetési helyet. A rajzok vagy a műszaki leírások hasznosak az egyedi projektekhez.
A gyártó gyártási képességeitől függően a méretek, a hosszok, a felületkezelés, a csomagolás és a gyártással kapcsolatos követelmények testreszabhatók. A személyre szabott rendeléseket a gyártási kapacitás, az alkalmazandó tűréshatárok, a minimális rendelési mennyiség és a műszaki követelmények alapján kell visszaigazolni.
A négyzet- és téglalap alakú cső a zárt szerkezeti profilt praktikus sík felületekkel ötvözi, így hasznos lehet az építőiparban, az ipari berendezésekben, az építészeti acélszerkezetekben, a szállításban és a gyártott szerelvényekben. Teljesítménye a teljes specifikációtól függ, nem pedig önmagában a formától. A méreteket, a falvastagságot, az anyagminőséget, a gyártási módot, a terhelési feltételeket, a csatlakozásokat, a felületvédelmet, az ellenőrzést és az alkalmazási környezetet mind figyelembe kell venni a megrendelés véglegesítése előtt.
A vevők számára a leghatékonyabb megközelítés a projektkövetelmények egyértelmű műszaki specifikációvá alakítása, és olyan beszállítóval való együttműködés, amely képes fenntartani a konzisztens méreteket, anyagminőséget, gyártásellenőrzést, dokumentációt és csomagolást.Tianjin Shixinda Steel Sales Co., Ltd.támogathatja azokat a vásárlókat, akik négyzet- és téglalap alakú csőmegoldásokat keresnek különböző ipari és szerkezeti követelményekhez, a termékleírásokkal és a szállítási módokkal az egyedi projektigényeknek megfelelően.
Ossza meg a szükséges méreteket, falvastagságot, anyagminőséget, szabványt, mennyiséget, felületkezelést és alkalmazás részleteit a Tianjin Shixinda Steel Sales Co., Ltd.-vel. Az egyértelmű műszaki specifikáció segíthet csökkenteni a beszerzési bizonytalanságot és hatékonyabbá tenni a beszerzési folyamatot.
Vegye fel velünk a kapcsolatothogy megbeszélje négyzet- és téglalap alakú csővel kapcsolatos igényeit, és kérjen professzionális árajánlatot.
