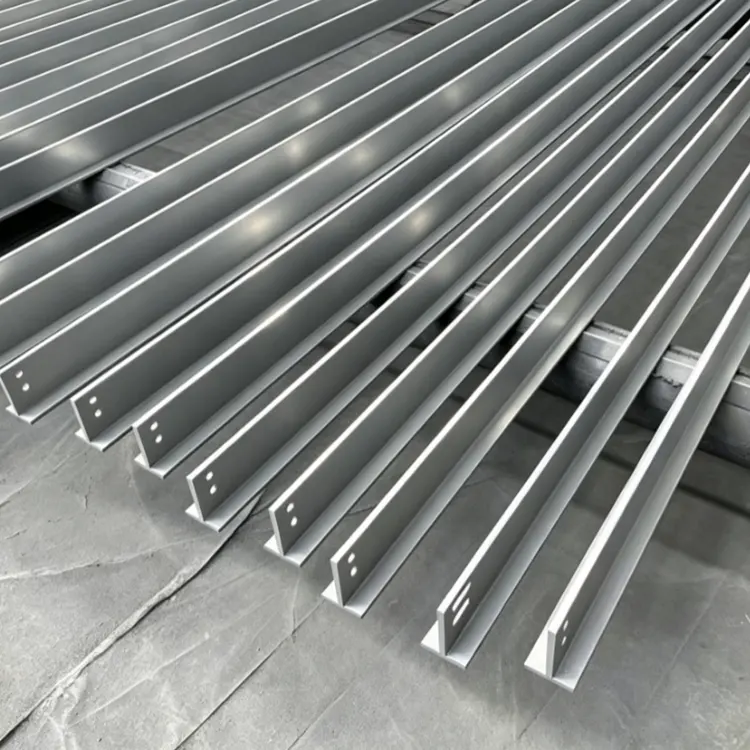

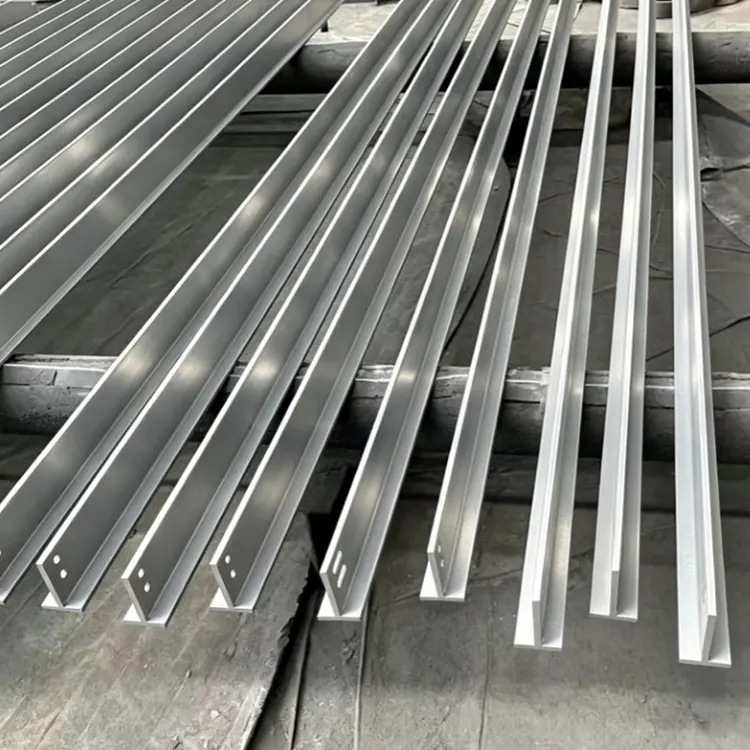

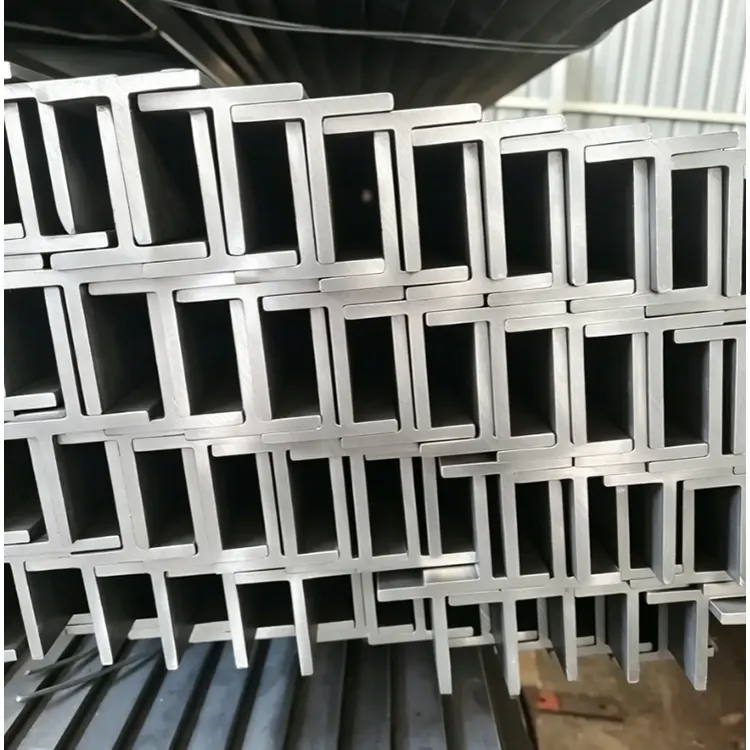

A nagy keresztmetszetű, nagy teherbírású profilokhoz, például a H alakú acélhoz és az I-alakú acélhoz képest a Shixinda kiváló minőségű T gerenda kiküszöböli a redundáns keresztmetszeti kialakításokat, tiszta és koncentrált erőátviteli úttal rendelkezik, valamint célzottabb hajlítási és nyírási ellenállást mutat. Hatékonyan elkerüli a hagyományos kombinált acéltípusoknál a nagy hézagközök, az egyenetlen erőeloszlás és a könnyű deformáció problémáit.
The T-shaped steel formed by hot-rolled integration has no secondary welding stress, and the overall structural integrity is high; the split T-shaped steel relies on mature mother material processing, with regular sections and uniform dimensions. Both processes can ensure the straightness and assembly accuracy of the profiles, and are suitable for standardized modular construction.
|
Specifikáció kategória |
Műszaki paraméterek és mutatók |
Alkalmazás leírása |
|
Anyagminőség |
Szénacél: Q235B, Q355B, Q420B nagy szilárdságú acél; Rozsdamentes acél: 304 / 316; Időjárásálló gyengén ötvözött acél |
Szénacél gyárépületekhez, acélszerkezetekhez és általános teherhordó támasztékokhoz; Rozsdamentes acél erősen korrozív kültéri és vegyi környezethez; Időjárásálló acél kültéri tájakhoz és szabadon álló hídelemekhez |
|
Méret specifikációk |
Metszetjelölési szabály: Magasság H × karima szélesség B × szalagvastagság t₁ × karimavastagság t₂; Hagyományos metszettartomány: H 25mm ~ 400mm, B 25mm ~ 300mm; Falvastagság tartomány: szalag 3mm ~ 20mm, karima 4mm ~ 25mm; Szabványos fix hosszúságok: 6m/9m/12m, egyedi, nem szabványos hosszúságok is elérhetők |
Kis méret (H ≤ 100mm): precíziós gépalkatrészek, felvonó vezetősínek, kis beágyazott alkatrészek; Közepes méretű (H100-200mm): függönyfalak, PV konzolok, másodlagos acél gerendák; Nagy méret (H ≥ 200mm): gyári főgerendák, hídelemek, nagy teherbírású platformok |
|
Méretpontosság |
A szelvénymagasság / karima szélesség tűrése ≤ ±2,0 mm; A szövedék/karima vastagságának tűrése ≤ ±0,5 ~ 1,0 mm; Az egyenesség eltérése ≤1,5 mm/m; A karima függőlegessége ≤ B/100; A végvágás ferde eltérése ≤3 mm |
Megfelel az acélszerkezetek helyszíni toldásával, csavarkötéssel és hegesztéssel kapcsolatos követelményeknek, amelyek a hagyományos projekteknél alkalmazhatók, beleértve az épület főszerkezeteit, hídjait és PV-tartóit; A nagy pontosságú testreszabott változatok illeszkednek a vasúti szállításhoz és a precíziós gépek csúszósínes alkalmazásaihoz |
|
Mechanikai Tulajdonságok |
Q235B: folyáshatár ≥235MPa, szakítószilárdság 375~500MPa, nyúlás ≥25%; Q355B: folyáshatár ≥355MPa, szakítószilárdság 470~630MPa, nyúlás ≥21%; Q420B: folyáshatár ≥420MPa, szakítószilárdság 500~680MPa, nyúlás ≥18%; 304 rozsdamentes acél: folyáshatár ≥205MPa, szakítószilárdság ≥520MPa,nyúlás ≥40% |
A nagyobb szilárdság megfelel a nagy fesztávú és nagy terhelésű acélszerkezeteknek a könnyű kialakítás érdekében; Gyengén ötvözött, nagy szilárdságú acél mag teherhordó alkatrészekhez, például gyári főgerendákhoz és hidakhoz; Közönséges szénacél másodlagos teherhordó alkatrészekhez, beleértve az általános támasztékokat és függönyfalakat |
|
Felületkezelés |
Melegen hengerelt fekete blank, szemcseszórásos rozsdamentesítés, tűzihorganyzás (a cink réteg vastagsága ≥85 μm), hideg horganyzás, epoxi cinkben gazdag festékbevonat, fluorkarbon bevonat, pácolás és passziválás |
Tűzihorganyzás nedves kültéri projektekhez, például PV konzolokhoz és önkormányzati munkákhoz; Epoxi cinkben gazdag / fluorkarbon bevonat építési függönyfalakhoz és dekoratív acélszerkezetekhez; Sörétszórásos rozsdamentesítés beltéri hegesztett alkatrészekhez és bevonatelőkezeléshez; Rozsdamentes acél pácolás passziválás vegyi és tengerparti magas korróziós környezetekhez |
|
Megmunkálhatóság |
Hideg hajlítás: Nincs repedés vagy rétegválás 180°C-os szobahőmérsékletű hideghajlítási teszt után (Q235/Q355 sorozat); Hegesztés: Kompatibilis ívhegesztéssel, merülőíves hegesztéssel és védőgázas hegesztéssel; hézagszilárdság ≥90% nem nemesfém keményedési ridegség nélkül; Lyukasztás és fúrás: CNC lyukasztás/fúrás elérhető, lyuktűrés ±0,2 mm élkivágás vagy repedés nélkül; Vágás: Lángvágás, plazmavágás és fűrészvágás sima, sorjamentes, torzulásmentes vágással támogatott; Hajlítás: Egyedi hideg hajlítási formázás, hajlítási sugár ≥2-szeres falvastagság repedés nélkül |
Hideg hajlítás könnyű acél villákhoz és dekoratív acél alkatrészekhez; Gyári főgerendák és nehéz acélvázak hegesztése; Lyukasztás és fúrás csavarral összekapcsolt PV konzolokhoz és függönyfali gerincekhez; Gépszerelvények és beágyazott műszaki alkatrészek precíziós vágása; Hajlítás speciális alakú acélszerkezetekhez és dekoratív profilokhoz |
|
Vezetői szabványok |
Nemzeti alapszabvány: GB/T 11263-2017 Melegen hengerelt H-gerendák és osztott T-gerendák; Kiegészítő anyagok szabványai: GB/T 700-2006 szénszerkezeti acél, GB/T 1591-2018 nagy szilárdságú, alacsony ötvözetű szerkezeti acél; Korróziógátló szabvány: GB/T 13912-2020 Tűzihorganyzott bevonatok műszaki követelményei; Átvételi szabvány: GB/T 50205-2020 Acélszerkezetek építési minőségének elfogadási szabályzata; Választható külkereskedelmi szabványok: EN 10025 (európai szabvány), JIS G3101 (japán szabvány) |
A GB/T 11263-2017 kötelező a hazai építési, acélszerkezeti és PV projekteknél; A tengerentúli exportrendelésekhez európai / japán szabványok állnak rendelkezésre; A híd-, vegyipari és egyéb speciális iparágaknak ezenkívül meg kell felelniük a megfelelő ipari átvételi előírásoknak |
Hajlítási ellenállás és teherbírás: A szalaglemez viseli a függőleges hajlítónyomatékot, és a tető másodlagos gerendájaként, az emelvény kis gerendájaként és az előtető főgerendájaként szolgál. Szakaszának nagy a hajlítási ellenállása;
Kompressziós stabilitás: A karima növeli az oldalirányú merevséget. A függönyfal oszlopaként, a fotovoltaikus panel tartóoszlopaként és a kis teherhordó oszlopként használják. Kevésbé valószínű, hogy felborul vagy elveszíti stabilitását;
Oldalsó rögzítési támasz: A tető oszloptól oszlopig tartó és vízszintes támasztójaként visszafogja a keret oldalirányú elmozdulását, és növeli a teljes szerkezet szeizmikus stabilitását.
Anyagtakarékosság és könnyű súly: Az azonos teherbírású duplaszögű acélhoz képest 25-35%-kal megtakarítja az acélt, csökkentve az épület teljes terhelését és az alapozás költségeit;
Egyszerűsített összeszerelés: Az egyoldalas karima kényelmes csavarfúráshoz és ferde hegesztéshez. Nincs szükség két szögacél toldására, ami jelentősen csökkenti a hegesztések és csavarok mennyiségét, és lerövidíti a helyszíni építési időt;
Univerzális kompatibilitás: A szabványosított, készen kapható specifikációk több iparágra is kiterjednek, mint például az építőipar, a fotovoltaik, az önkormányzati munkák és a gépipar. A nem szabványos hegesztési modellek nagy terhelésekre és nagy keresztmetszetekre vonatkozó speciális követelményeknek is megfelelhetnek.
1. A keresztmetszeti erőeloszlás tudományosan megtervezett, stabil hajlítási és nyomási ellenállást biztosít. A kétszögű acélhoz képest 25-35%-os acél megtakarítást tesz lehetővé ugyanazon teherbíró képesség mellett.
2. Egy darabból készül, kötések nélkül, csökkentve a hegesztési varratokat és csavarokat, ezáltal 30%-kal növelve az építési hatékonyságot.
3. A teljes sorozat szabványos, és elegendő raktárkészlettel rendelkezik. Egyedi, nem szabványos hegesztési specifikációk is rendelkezésre állnak.
4. Kiváló feldolgozási teljesítmény, amely lehetővé teszi a vágást, hegesztést, lyukasztást és hajlítást.
5. Kompatibilis a különböző korróziógátló folyamatokkal, hosszú távú tartósságot biztosít a szabadban.
6. Több célra is használható, például oszlopokhoz, gerendákhoz és tartóbordákhoz, erősen sokoldalúan.
7. Megfelel a méretpontossági szabványoknak, így nincs hézag az összeszerelés során, és alkalmas előregyártásra és nagy pontosságú fotovoltaikus alkalmazásokra.
1. Acélvázas másodlagos oszlopok, födémlemez kombinált másodlagos gerendái (TM I-es típusú acél);
2. Előre gyártott külső falcsatlakozó váz, erkélyek konzolos kis gerendái;
3. Könnyű acél-beton kompozit energiaelvezető és rezgéscsökkentő oszlopok (TW széles szárnyú T alakú acél, mint acélmag merevítő oszlop).
A Taizhou Ershiqi Metallurgical Group teljesen előregyártott acélszerkezeti kutatási és fejlesztési épülete. A teljes épület főszerkezete mindössze 20 nap alatt készült el. A külső falak összes padlógerendája és függőleges tartója Q355B TM sorozatú I alakú acélból készült; minden alkatrészt a gyárban előre gyártottak és homokfúvással és festékkel szórtak be, a helyszíni összeszereléshez pedig csak csavarokat használtak. Az építési hulladék mennyisége 70%-kal csökkent, így ez a gyors előregyártott acélszerkezet benchmark projektje Kínában.
1. Acél lépcsőfokok főgerendái, pihenőplatformok teherhordó gerendái (TM típusú I alakú acél);
2. Gyárépületek és bevásárlóközpontok beltéri magasföldszintjei keskeny szárnyú T alakú acél másodlagos gerendái;
3. Tartókeretek felszerelési helyiségekhez és tetőkarbantartó járdákhoz.
A Tianjin Binhai New Area raktárkomplexum belső mezzanine felújítása. Az eredeti betonpadló eltávolítása után acélszerkezetes félemelet került kialakításra. A padló másodlagos gerendáinak TN100×200 T alakú acélt választottak, amelyek könnyűek voltak, és nem igényelték az eredeti keretoszlopok megerősítését. A teljes mezzanine mindössze 7 nap alatt készült el.
