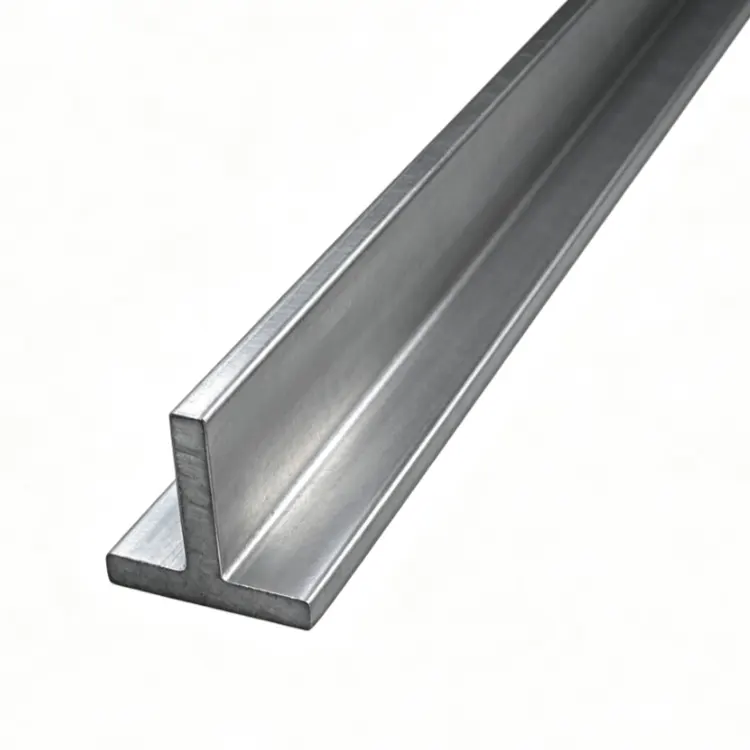

A Shixinda gyár tűzihorganyzott T gerenda egy T alakú keresztmetszetű, szén szerkezeti acél profil. Három eljárás egyikével gyártják – meleghengerléssel, H-profilú acélhasítással vagy acéllemezek hegesztésével – a T-alakú alapprofil kialakításához, amelyet horganyzási eljárás követ (akár tűzimerítéssel, akár elektrogalvanizálással), hogy az acél teljes felületét cinkréteggel vonják be a korrózióvédelem érdekében; ezt a terméket összefoglalóan horganyzott T profilú acélnak nevezzük.
A keresztmetszeti kialakítás biztosítja a racionális terheléselosztást, csökkenti az acélfogyasztást és csökkenti a költségeket; a T-alakú szerkezet integrált alakítási eljárást tartalmaz a szövedékhez és a karimákhoz, kiváló hajlítási ellenállást és teherbíró képességet kínál az egyenértékű súlyú szögacélokhoz képest, kevesebb anyagot igényel azonos terhelési feltételek mellett, és hatékonyan csökkenti az acélszerkezet összköltségét.
Három öntési eljárás áll rendelkezésre, amelyek átfogó alkalmasságot kínálnak minden alkalmazási forgatókönyvre: A melegen hengerelt T-gerendák nagy pontossággal rendelkeznek, és ideálisak a fotovoltaikus alkatrészekhez; A szekcionált T-gerendák nagy specifikációkat és nagy szilárdságot kínálnak, így alkalmasak a fő gyári gerendákhoz; A hegesztett T-gerendák támogatják a nem szabványos testreszabást, és kis- és nagyszabású projektekhez egyaránt illeszthetők.
Magas felületi síkság és könnyű összeszerelés; szabályos keresztmetszetek csavarodás vagy deformáció nélkül; megkönnyíti a lyukasztást, a vágást, a csavarozást és a helyszíni szerelést, ezáltal csökkenti a szükséges szintezési munkákat az építés során.
A tűzihorganyzás átfogó korrózióvédelmet és hosszú élettartamot biztosít. A magas hőmérsékletű cinkbemerítési eljárás bevonja mind a belső, mind a külső felületeket, valamint az acél minden szélét és rését, védő cinkréteget képezve, amely megvéd a nedvességtől, az esővíztől és a só/lúg hatásától; Ez a kezelés alkalmas kültéri, tengerparti vagy ipari telephelyeken, ahol korrózió fordulhat elő, és több mint 15 éves élettartamot kínál, miközben kiküszöböli a rozsda eltávolításával és festésével kapcsolatos későbbi karbantartási költségeket.
A cinkbevonat erős tapadást mutat, és nagyon ellenáll az ütéseknek, megakadályozva a leválást vagy a leválást; a horganybevonat és az acél közötti metallurgiai kötés biztosítja, hogy az még szállítási vagy beépítési ütések esetén sem hámlik le és nem repedezik; a festékszóróval festett felületekhez vagy a hidegen horganyzott bevonatokhoz képest ez a megoldás lényegesen jobb tartósságot mutat.
Mechanikai teherbíró képesség: A T-szelvény kialakítása stabil ellenállást biztosít a hajlítással, nyírással és összenyomással szemben, elsődleges és másodlagos gerincként, támaszként és teherhordó alkatrészként szolgálva; a szögacélhoz vagy csatornaacélhoz képest kevesebb anyagot igényel és kisebb az önsúlya, így alkalmas különféle acélszerkezet-tartó alkalmazásokra könnyű, közepes és nehéz terheléseknél, ahol az épületek, fotovoltaikus rendszerek és berendezések teherhordó vázaként funkcionál.
Hosszú távú korrózióvédelmi funkció: A tűzihorganyzott bevonat teljesen bezárja a profil belső és külső felületét, hatékonyan blokkolja a nedvességet, az esővizet, a só/lúg expozíciót és a párás levegőt, ezáltal hosszú távú rozsdavédelmet biztosít kültéri alkalmazásokhoz; ez a megoldás kiküszöböli a helyszíni rozsdamentesítés vagy festés szükségességét, ezáltal ésszerűsíti a későbbi korrózióvédelmi karbantartási eljárásokat, és alkalmassá teszi korrozív környezetekre, például szabadtéri területekre, tengerparti régiókra és vegyi üzemek telephelyeire.
Kényelmes összeszerelési és alakítási lehetőségek: A profilok szabványos méretekkel rendelkeznek, támogatják a vágást, lyukasztást, hajlítást, hegesztést és előregyártást; szabványos csavarozásra és helyszíni összeszerelésre tervezték, ezáltal lerövidítik az építési ciklust, és lehetővé teszik a gyári előregyártott alkatrészek zökkenőmentes integrációját és a gyors helyszíni telepítést.
Fotovoltaikus szektor: Korrózióálló teherhordó tartókeret – kifejezetten a fotovoltaikus modulok elsődleges és másodlagos támogatására tervezték; 20 éves, hosszú távú rozsdavédelmet kínál kültéri környezetben, miközben könnyű kialakítása csökkenti a támasztórendszer teljes tömegét.
Építőipari ágazat: Függönyfal / gyári korrózióálló teherhordó keretezés; Külső falkeretként, tetőszegélyként és teherhordó gerendákként a berendezések platformjaihoz; alkalmas kültéri, bevonatot nem igénylő szerkezetekhez.
Települési villamosenergia-infrastruktúra szektor: Kültéri korrózióálló fix támasztékok csőfolyosókhoz, védőkorlátokhoz és erősáramú berendezések alaptartóihoz; hosszú távú kültéri használatra tervezték, rozsdásodás nélkül;
Nagy teherbírású acélszerkezetek: nagy terhelésű korrózióálló másodlagos gerendaelemek, amelyek nagy méretű szegmentált szelvényeket vagy hegesztett horganyzott T-szelvényeket tartalmaznak; alkalmas nagy terhelésű korrózióálló szerkezeti alkalmazásokhoz gyárépületekben és támfalakban.
|
Specifikáció kategória |
Műszaki előírások |
Használati eset leírása |
|
Anyag típusa |
Szénacél hordozók: Q235B, Q355B, Q420B; korrózióálló speciális anyagok: 304/316 rozsdamentes acél, gyengén ötvözött időjárásálló acél |
Q235B/Q355B/Q420B: alkalmas ipari műhelyekhez, építőipari acélszerkezetekhez és általános teherhordó támasztékokhoz (horganyzott T-szelvényű acél használata fő hordozóként); 304/316 rozsdamentes acél: alkalmas erősen korrozív kültéri környezetekhez és vegyi feldolgozó létesítményekhez; gyengén ötvözött időjárásálló acél: alkalmas szabadtéri tereprendezési projektekhez és hidak szabad részeihez. |
|
méretek |
A metszet annotációjának szabályai: magasság H×szalagszélesség B×szalagvastagság t₁ × karimavastagság t₂; szabványos szelvénytartomány: H 25 mm–H 400 mm, B 25 mm–B 300 mm; falvastagság tartomány: borda 3–20 mm, karima 4–25 mm; szabványos hosszúságok: 6 m/9 m/12 m (egyedi, nem szabványos hosszúságok is elérhetők). |
A kis specifikációk (H≤100 mm) alkalmasak fotovoltaikus szerelőrendszerekhez, precíziós mechanikai alkatrészekhez, felvonó vezetősínekhez és kis beágyazott alkatrészekhez; közepes specifikációk (H: 100-200 mm) alkalmasak függönyfalkeretekhez, fotovoltaikus rögzítőrendszerekhez és acél szerkezeti szekunder gerendákhoz; nagy specifikációk (H≥200 mm) alkalmasak ipari üzemek főgerendáira, hídelemekre és nagy teherbírású platformokra. |
|
méretpontosság |
Metszetmagasság / Szárnyfesztávolság tűrése≤ ±2,0 mm; szalagvastagság / karimavastagság tűrés:±0,5–1,0 mm; egyenességi eltérés:≤1,5 mm/m; karima merőlegessége:≤B/100; végvágás dőlésszögének eltérése:≤3 mm |
Alkalmas acélszerkezetek, csavarozott átmenő kötések és hegesztett szerelvények helyszíni toldására; alkalmazható hagyományos alkalmazásokhoz, például épületszerkezetekhez, hidakhoz és fotovoltaikus rögzítőrendszerekhez; A nagy pontosságú testreszabott változatok kompatibilisek a vasúti tranzit és a precíziós mechanikus csúszópálya-alkalmazásokkal is. |
|
mechanikai tulajdonság |
Q235B: folyáshatár≥235 MPa, szakítószilárdság 375–500 MPa, nyúlás≥25%; Q355B: folyáshatár≥355 MPa, szakítószilárdság 470–630 MPa, nyúlás≥21%; Q420B: folyáshatár≥420 MPa, szakítószilárdság 500–680 MPa, nyúlás≥18%; 304 rozsdamentes acél: folyáshatár≥205 MPa, szakítószilárdság≥520 MPa, nyúlás≥40%. |
A nagyobb szilárdság jobb kompatibilitást tesz lehetővé a nagy fesztávú, nagy teherbírású acélszerkezetekkel, megkönnyítve a könnyű kialakítást; az alacsony ötvözetű nagy szilárdságú acél kulcsfontosságú teherhordó alkatrészekhez, például ipari üzemekben és hidak főgerendáihoz alkalmas; míg a közönséges szénacél másodlagos teherhordó alkatrészekhez, például hagyományos támasztékokhoz és függönyfalakhoz alkalmas. |
|
felületkezelési folyamat |
Fő termék: Tűzihorganyzás; cink bevonat vastagsága ≥85 μm; alátámasztó folyamatok: fekete tuskó meleghengerlése, sörétszórás a rozsda eltávolításához, hideg horganyzás, epoxiban gazdag cink spray bevonat, fluorkarbon szórással történő bevonat és pácolás passziválással. |
A tűzihorganyzás alkalmas kültéri magas páratartalmú és szabadtéri környezetekben, például fotovoltaikus rögzítőrendszerekben és városi mérnöki projektekben; az epoxiban gazdag cinkbevonat vagy a fluor-szénhidrogén permetezés alkalmas függönyfalak és dekoratív acélszerkezetek építésére; szemcseszórásos rozsdamentesítés alkalmas beltéri hegesztett alkatrészekhez és az azt követő festékszóró előkezeléshez; A rozsdamentes acél pácolás és passziválás alkalmas erősen korrozív vegyi környezetben és tengerparti területeken. |
|
kezelési jellemzők |
1. Hideghajlítási teljesítmény: A 180°-os szobahőmérsékletű hideghajlítási teszt nem mutat repedést; 2. Hegesztési teljesítmény (Q235/Q355): Nincs repedés vagy rétegválás; alkalmas ívhegesztésre, merülőíves hegesztésre vagy védőgázas hegesztésre; hézagszilárdság ≥ az alapanyag szilárdságának 90%-a; nincs kioltás által kiváltott ridegség; 3. Lyukasztás és fúrás: CNC megmunkálás; furatátmérő pontossága±0,2 mm; nincs élletörés vagy repedés; 4. Vágási teljesítmény: lángvágás, plazmavágás vagy fűrészelés; a vágott élek laposak, sorjamentesek, és nem mutatnak deformációt; 5. Hajlítási teljesítmény: hideg hajlítási alakítás; hajlítási sugár a falvastagság 2-szerese; nincs repedés. |
A hideghajlítás alkalmas könnyű nyomtávú acélvillákhoz és díszítőelemekhez; a hegesztés alkalmas ipari üzemek főgerendáira és nagy teherbírású acélvázakra; a lyukasztás alkalmas fotovoltaikus rögzítőrendszerek és függönyrácsos tartószerkezetek csavarkötéseihez; a precíziós vágás alkalmas mechanikai tartozékokhoz és beágyazott alkatrészekhez; A hajlítás alkalmas szabálytalan alakú acélszerkezetekhez és dekoratív formáló alkatrészekhez. |
|
operatív norma |
Hazai alapvető nemzeti szabványok: GB/T 11263-2017 „Melegen hengerelt H-gerendák és osztott T-gerendák”; támogató anyagszabványok: GB/T 700-2006, GB/T 1591-2018; horganyzás és korrózióvédelmi szabvány: GB/T 13912-2020; műszaki átvételi szabvány: GB/T 50205-2020; választható nemzetközi szabványok exportra: EN 10025 (európai szabvány), JIS G3101 (japán szabvány). |
A hazai építkezéseknél, acélszerkezeteknél és fotovoltaikus projekteknél szigorúan be kell tartani a GB/T 11263-2017 nemzeti szabványt; a külfölddel kapcsolatos export-orientált projekteknél az európai vagy japán szabványokat igény szerint kell végrehajtani; az olyan speciális iparágak esetében, mint a hídgyártás és a vegyipar, az iparág-specifikus átvételi szabványok betartása is kötelező. |
A ShixinDa a Jinghai acélipari bázison található Tianjinben, és a horganyzott T-szelvényű acéltermékek teljes skálájára specializálódott. A cég az alapanyag-beszerzést, a feldolgozást, a tűzihorganyzást és a nemzetközi export szolgáltatásokat egységes működésbe integrálja, kiemelkedő, átfogó versenyelőnyökkel büszkélkedhet. A termékeinkhez felhasznált alapanyagok megfelelő acélok, például Q235B, Q355B és Q420B, amelyek mechanikai tulajdonságai megfelelnek a nemzeti szabványoknak. Termékleírásaink minden méretre kiterjednek, H25 mm-től 400 mm-ig, szabványos 6, 9 és 12 méteres hosszokat, valamint nem szabványos testreszabási lehetőségeket kínálva. A mérettűrések szigorúan ellenőrzöttek, míg az egyenesség és a keresztmetszeti pontosság megfelel a fotovoltaikus rendszerek, ipari üzemek és függönyfalak nagy pontosságú összeszerelési követelményeinek.
A felületet egyenletesen kezelik szabványos tűzihorganyzási eljárással, amely ≥85 μm vastagságú horganyzott bevonattal rendelkezik; egyetlen terület sem marad kezeletlenül az éleknél vagy a sarkoknál. A kohászati kötésű horganyzott bevonat kiváló ütésállóságot, valamint só- és lúgkorrózióállóságot biztosít, így biztosítja a hosszú távú karbantartásmentes teljesítményt kültéri alkalmazásokban, valamint alkalmas korrozív környezetekben, például tengerparti és szabadtéri fotovoltaikus berendezésekben. A termék integrált mélyfeldolgozási képességeket is tartalmaz, beleértve a CNC lyukasztást, precíziós vágást, hajlítást és hegesztést, valamint hidegalakítást; hegesztési tulajdonságai stabilak, így ideális csavarozáshoz és nagy teherbírású acélszerkezet-építéshez.
Termékeink szigorúan megfelelnek az olyan nemzeti szabványoknak, mint a GB/T 11263 és a GB/T 13912; anyagtanúsítványokat, horganyzási vizsgálati jelentéseket és SGS tanúsítási jelentéseket tudunk biztosítani. Export megrendeléseknél az európai és japán szabványok szerinti ellátást támogatjuk, így termékeink alkalmasak napelemes rögzítőrendszerek Közép-Ázsiába és tengerentúli piacokra történő exportálására. Helyi raktározási előnyeinket kihasználva bőséges raktárkészletet tartunk fenn, rövid FOB Tianjin Port szállítási ciklust kínálunk, és rugalmas minimális rendelési mennyiséget biztosítunk. A hagyományos profilokhoz képest a ShixinDa horganyzott T-szelvényű acélja racionálisabb teherbíró képességet és könnyű felépítést kínál, szükségtelenné teszi a helyszíni rozsdaeltávolítási és festési folyamatokat, és jelentősen csökkenti a teljes projektköltséget – így ideális költséghatékony választás fotovoltaikus projektekhez, önkormányzati infrastrukturális projektekhez és acélszerkezeti műhelyekhez.
